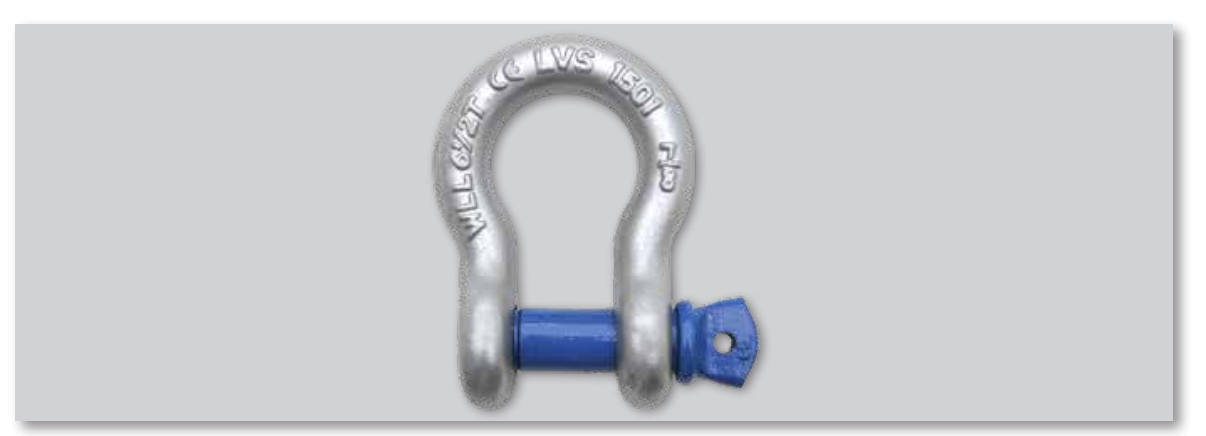

Hochfester Omega-Schäkel mit Schraubbolzen

Hochfester Omega-Schäkel aus verzinktem Stahl, mit Schraubbolzen

Modell	Bestell-Nr.	Nutzlast [daN]	A mm	A1 mm	B mm	C mm	D mm	E mm	Gewicht [kg]
XGRO080500	XGRO080500	500	12	20	29	7	8	18	0,05
XGRO100750	XGRO100750	750	13	22	32	9	10	21	0,10
XGRO111000	XGRO111000	1.000	17	26	36	10	11	25	0,14
XGRO131500	XGRO131500	1.500	19	29	43	11	13	27	0,19
XGRO162000	XGRO162000	2.000	22	32	51	13	16	31	0,32
XGRO193250	XGRO193250	3.250	27	43	64	16	19	40	0,65
XGRO224750	XGRO224750	4.750	31	51	76	19	22	48	1,00
XGRO256500	XGRO256500	6.500	36	58	83	22	25	55	1,50
XGRO288500	XGRO288500	8.500	43	68	95	25	28	61	2,30
XGRO329500	XGRO329500	9.500	47	75	108	28	32	67	3,20
XGRO3512000	XGRO3512000	12.000	51	83	115	32	35	76	4,40
XGRO3813000	XGRO3813000	13.000	57	92	133	35	38	84	6,00
XGRO4217000	XGRO4217000	17.000	60	99	146	38	42	92	7,50
XGRO5025000	XGRO5025000	25.000	74	126	178	45	50	110	13,00
XGRO5735000	XGRO5735000	35.000	83	138	197	50	57	120	18,20
XGRO6542500	XGRO6542500	42.500	95	160	222	57	65	140	26,40
XGRO7055000	XGRO7055000	55.000	105	180	260	65	70	150	37,50
